品牌：Sine Image/ESSER愛莎
型號：YE0165
尺寸：可定制
材料：高清相紙/菲林
比例：16:9
類型：反射式/透射式可選

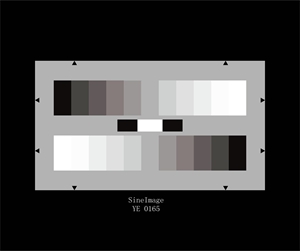

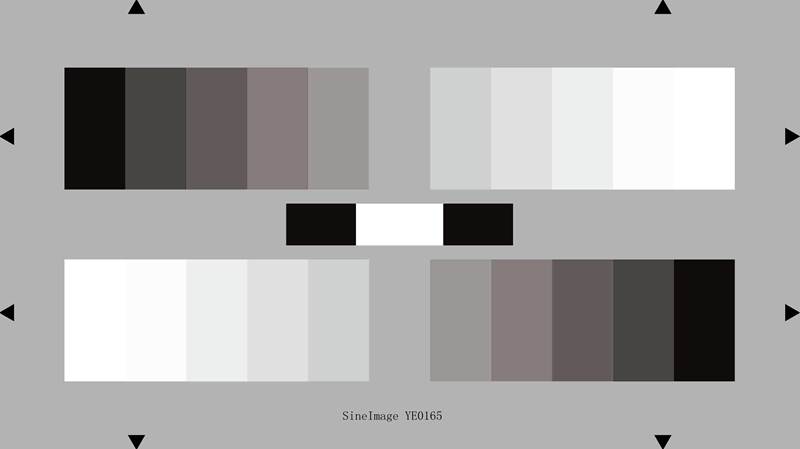

灰階測試卡YE0165設計用于評估16：9電子相機的半色調再現。兩個11度灰階條按相反的方向排列在灰色背景(D≈0.56)中，灰階條符合ITU BT.709標準。

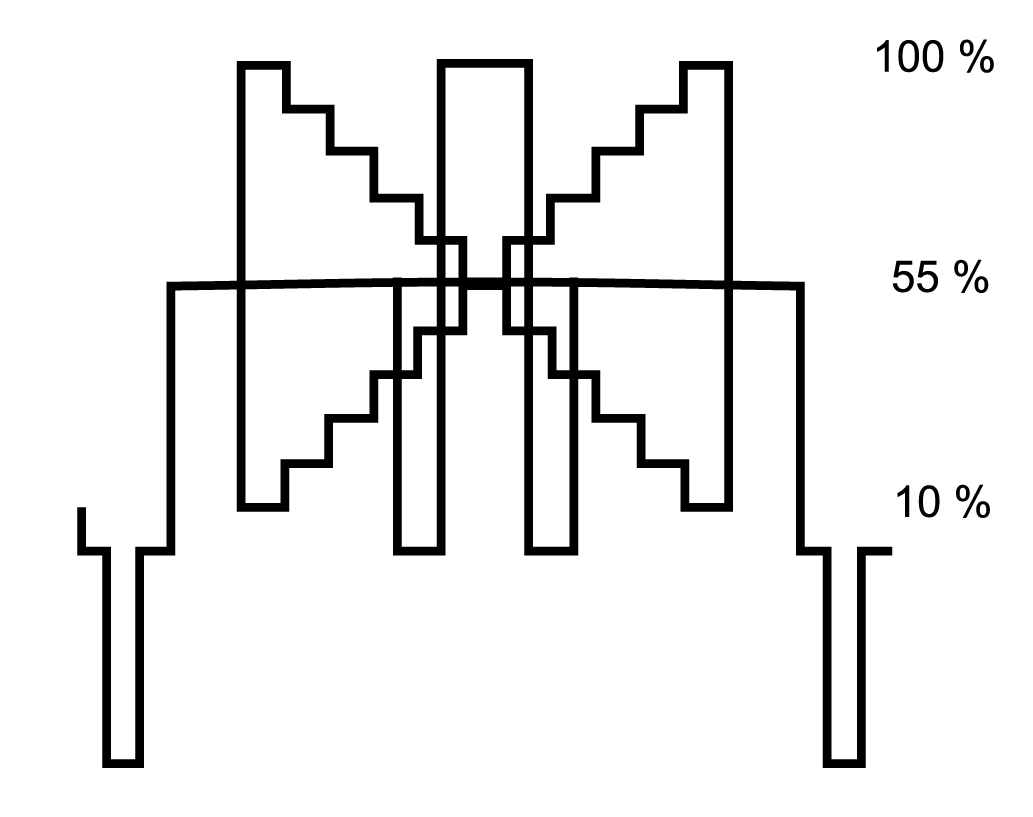

根據BT.709標準，一個最佳伽瑪校正相機的輸出信號產生兩段逆流的線性步進信號?；译A的對比范圍是40:1。
|
Step 灰階等級 |
Density 密度 |
Remission in % 緩解率 |
Video signal for BT.709 in % BT.709的視頻信號率 |
Video signal for gamma 0.45 in % 伽馬0.45的視頻信號率 |
| 1 | 0.05 | 89 | 100 | 100 |
| 2 | 0.13 | 74 | 91 | 92 |
| 3 | 0.22 | 60 | 82 | 84 |
| 4 | 0.32 | 48 | 73 | 75 |
| 5 | 0.43 | 37 | 64 | 67 |
| 6 | 0.56 | 28 | 55 | 59 |
| 7 | 0.70 | 20 | 46 | 51 |
| 8 | 0.88 | 13 | 37 | 43 |
| 9 | 1.08 | 8 | 28 | 35 |
| 10 | 1.34 | 5 | 19 | 26 |
| 11 | 1.64* | 2 | 11 | 19 |
*反射式測試卡的生產工藝允許的最大印刷密度是1.64。最黑灰階的目標值是1.70。因此最后灰階的距離會有稍微不同。
兩個黑色方塊和一個白色方塊位于兩個灰階條中間，黑色方塊的密度為D＞3.0(緩解率＜0.1%)。白色方塊的密度為D=0.05(緩解率89.9%)。
調整光圈直至最亮方塊在波形監控器達到100%視頻信號。用一個具有ITU BT.709標準的最佳校正的攝像機，最黑方塊會達到10%的信號水平。
當用此卡做0.45伽馬校正時，每一灰階的視頻信號水平會按照上表所列出的數據變化。
