品牌：Sine Image
型號：YE083
尺寸：280 x 210mm 可定制
類型：反射式/透射式可選
灰度測試卡可以測試噪聲，動態范圍，對比度，曝光的準確性，鏡頭眩光等參數。該灰度測試卡配合臺式燈箱（請參考攝像頭測試標準光源箱）或者掛墻壁使用，用于各種攝像頭，相機等測試。
| 灰階等級 | 密度 | 反射率% |
| 1 | 0.05 | 89 |
| 2 | 0.13 | 74 |
| 3 | 0.22 | 60 |
| 4 | 0.32 | 48 |
| 5 | 0.43 | 37 |
| 6 | 0.55 | 28 |
| 7 | 0.69 | 20 |
| 8 | 0.86 | 14 |
| 9 | 1.06 | 9 |
| 10 | 1.31 | 5 |
| 11 | 1.65 | 2 |
兩個灰階條中間的白色區域的密度為D=0.05(反射率=89%)。
11階反射式灰階測試卡有種，(γ=1.0) 或 (γ=0.45)

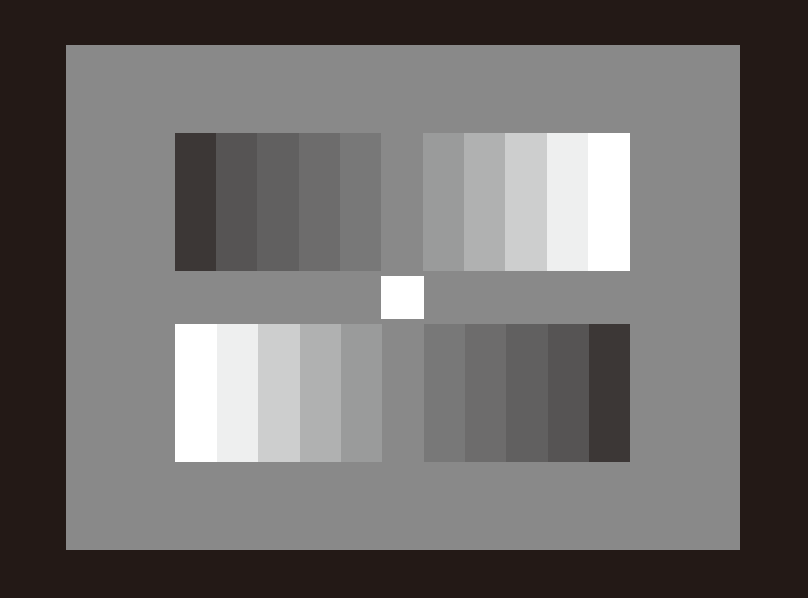

以下(γ=1.0)是反射率及灰階密度值：
| 灰階等級 |
1 (白色) |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 背景 |
| 反射率(%) | 83.0 | 74.9 | 66.8 | 58.7 | 50.6 | 42.5 | 34.4 | 26.3 | 18.2 | 10.1 | 2.0 | 18.0 |
| 密度 | 0.08 | 0.13 | 0.18 | 0.23 | 0.30 | 0.37 | 0.46 | 0.58 | 0.74 | 1.00 | 1.70 | 0.74 |

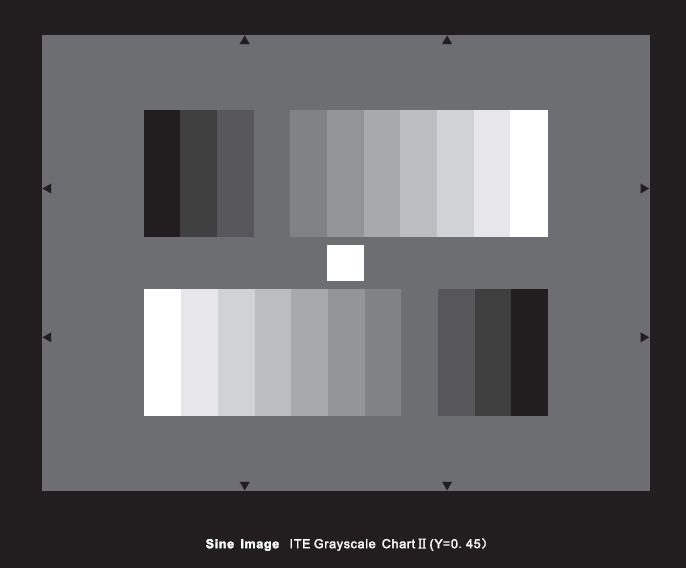

以下(γ=0.45)是反射率及灰階密度值：
| 灰階等級 |
1 (白色) |
2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 背景 |
| 反射率(%) | 83.0 | 71.0 | 57.0 | 46.0 | 37.0 | 27.4 | 19.5 | 13.4 | 8.3 | 4.75 | 2.0 | 18.0 |
| 密度 | 0.08 | 0.15 | 0.24 | 0.34 | 0.43 | 0.56 | 0.71 | 0.87 | 1.08 | 1.32 | 1.70 | 0.74 |
使用推薦:
調整光圈直至最亮方塊在波形監控器達到100%視頻信號。用一個具有ITU?BT.709標準的最佳校正的攝像機，最黑方塊會達到10%的信號水平。
反射式測試卡的生產工藝允許的最大印刷密度是1.64。最黑灰階的目標值是1.70。因此最后灰階的距離會有稍微不同。
SineImage灰度測試卡有透射與反射式可選，有效圖像尺寸240*180mm? 240*135mm? 280*210mm? 280*157.5mm等等，亦可定制尺寸。
