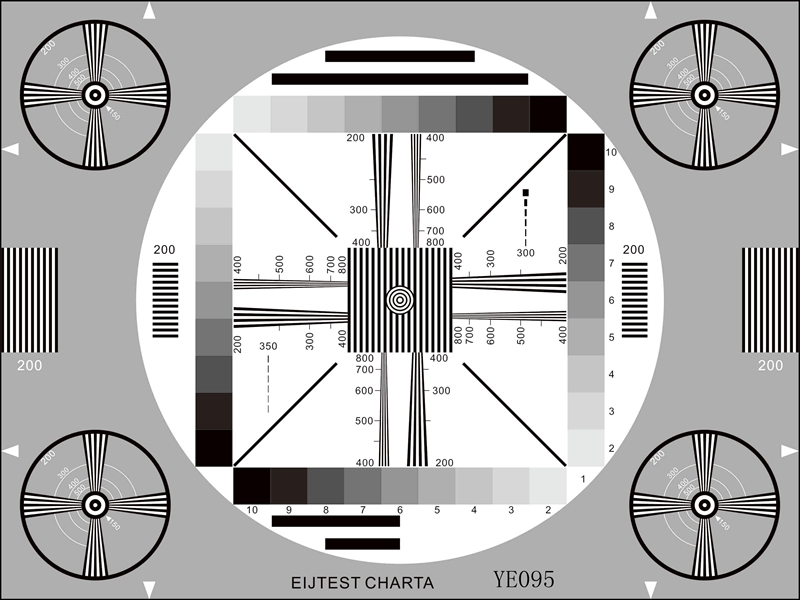

解析度綜合測試卡YE 095用于電子攝像機的普通視覺評估。測試卡中4個灰階條的密度是從D=0.15到D=1.35(對比度11:1)以D=0.15的定量逐漸增加。關于圖像白色區域(透射率=100%,D=0)的對比度是22:1。白色區域周圍的灰色區域的密度是D≈0.25(透射率=57%)。
測試卡中的圓形圖可以對線性掃描性能進行一個粗略評估??ㄖ械教幏植嫉?00線光柵,可以監控水平和豎直方向上的線性畸變。白線和黑線之間的距離應該全部相等。
通過帶選線開關的示波鏡,豎直的楔形光柵可以實現調制深度的頻率響應。200線桿的信號可用作參考值。楔形光柵可進一步實現分辨率極限的視覺評估。另外,也可以觀察到串色干擾、陷濾波器及梳妝濾波器的效果。
灰階條上面和下面的水平桿圖在中頻區(快速移動)傳遞傳輸特性信息??赡芙杞M灰階條對半音接受進行粗略評估;由于周圍的白色區域影響,是不可能得出確切的結果。
灰階條所構成的方格里的四條對角線可以用于檢測線條交錯特征。線條的階梯狀接收表示配對的線條。
